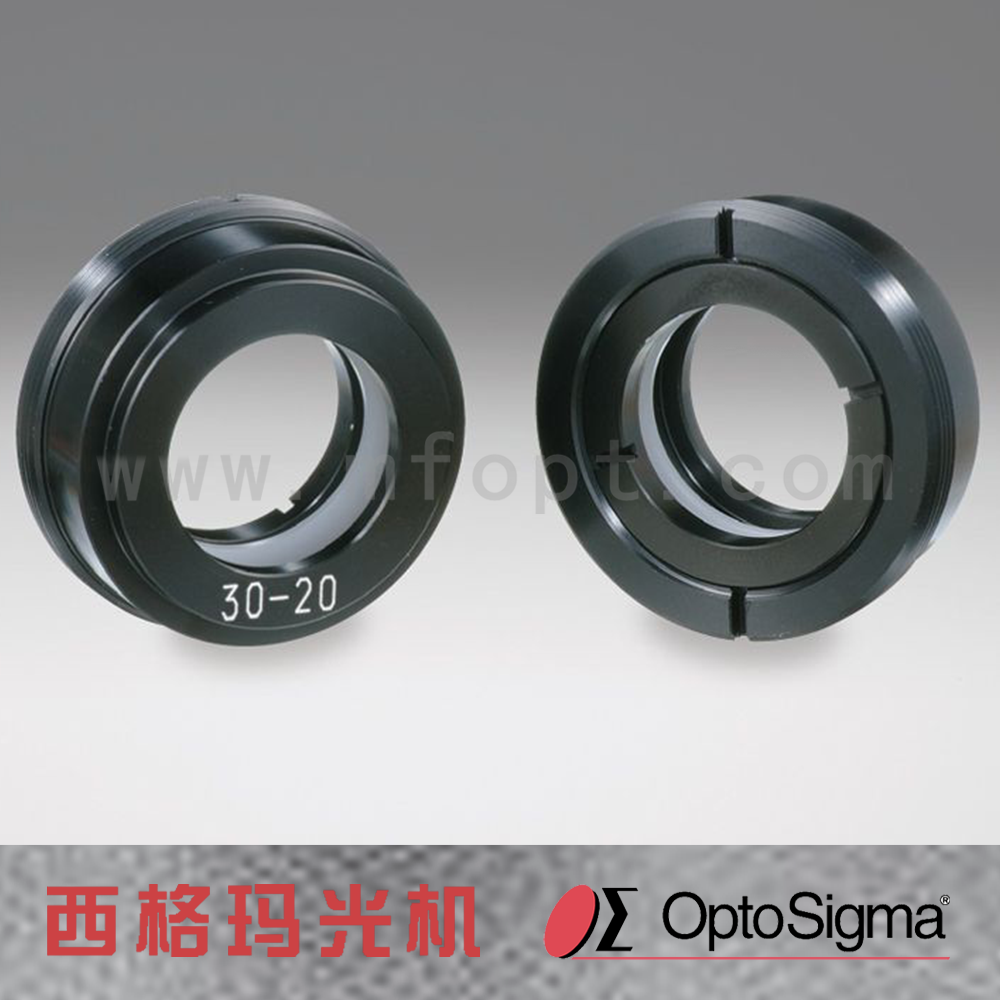

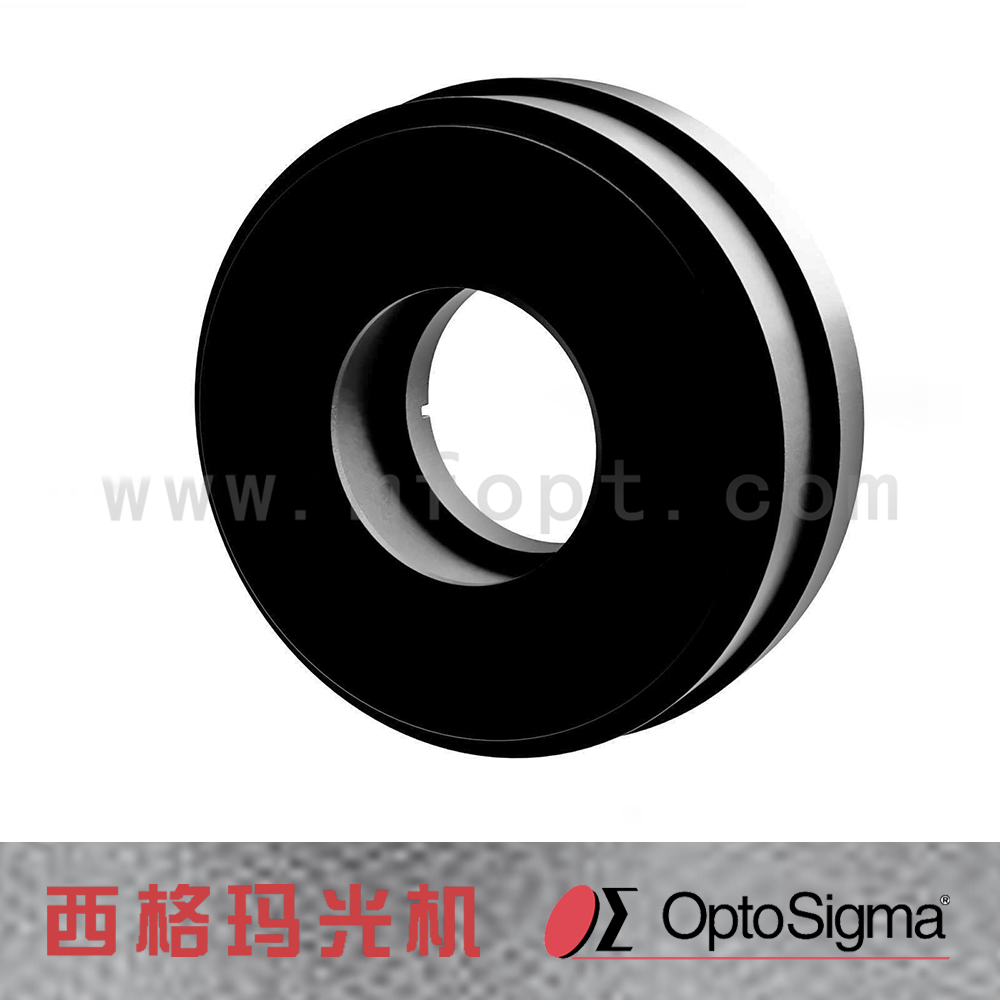

光学器件和镜架的外径不匹配时使用的适配部件。
可将φ10、φ15、φ20、φ25.4mm外径的镜片变换为φ30mm进行固定,或将φ25、φ30、φ40mm外径的镜片变换为相当于φ50mm。
详情
◦可用于MHAN、MHA、LMHA、MHB、LMHB镜架
◦φ30mm型部件内加工了螺纹,可直接拧到镜架上。Φ50mm型的话,需要使用螺纹环固定。
更多信息
目录编号:W4109
RoHS:是
CE:否
信息:
▶备有MHG镜架用同类部件(MHG-MAD)。WEB参照/カタログコードW4004
▶我们还承接非标尺寸的定制。欢迎咨询。
注意:
和万向式镜架配合使用时,其反射镜面的位置不再在转动调整中心了。
▶安装时,请先将镜片安装到适配部件内,然后再将其装到镜架中。适配部件和镜架安装在一起的状态下时,无法更换镜片。
φK:-
适用元器件外径φA :φ25.4mm
自重:0.01kg
主要材料:铝合金表面处理:黑色氧化
有效直径:φ22mm

图纸下载【点击对应的(型号-格式)即可下载】:
