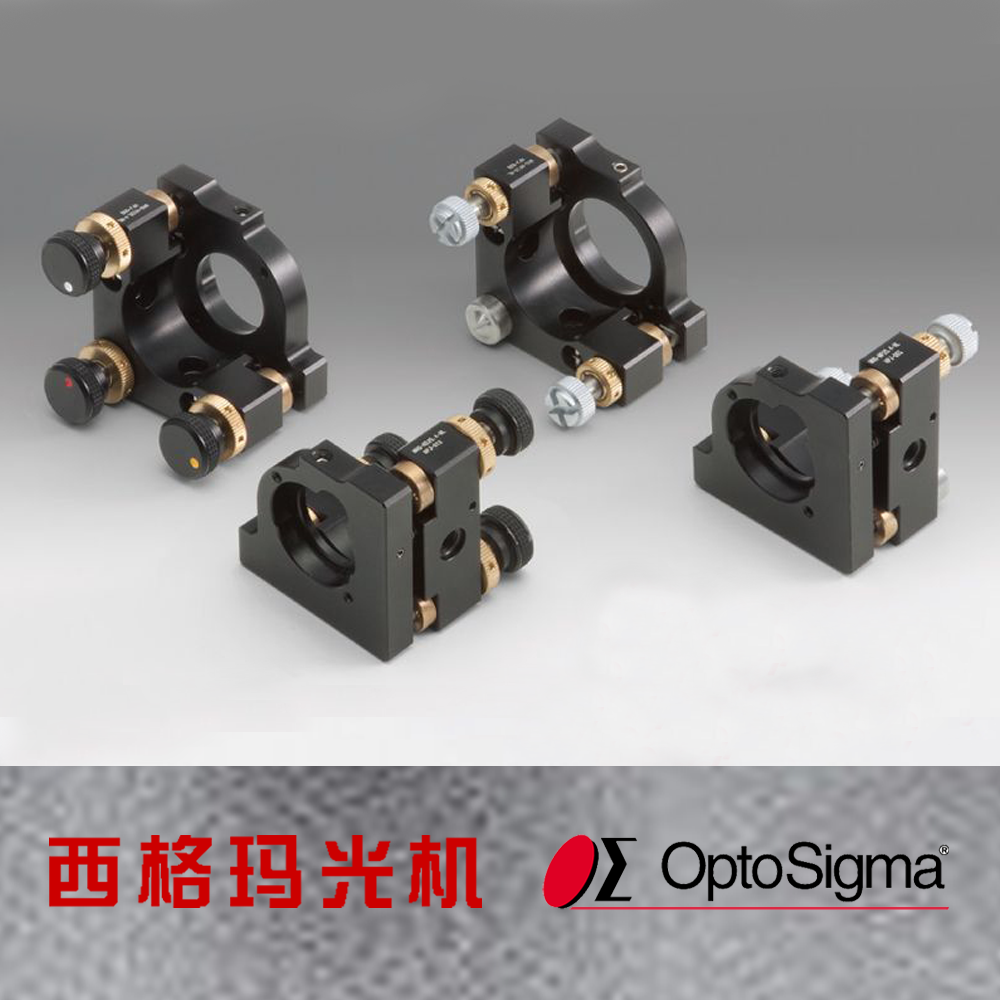

NOMI LOCK™2维可调镜架 / MHG-HS25-NL
价格:
776.00
收藏:0
型号:
单价:
购买数量:
库存量:29
产品详情
类型: 光学调整架 品牌: Sigma

由于日元汇率一直变动,所有日本sigma光机的相关产品,具体价格需要和客服咨询


在高稳定性的2维可调镜架上安装了我公司自主研发的锁定机构(NOMI LOCKTM)。
NOMI LOCKTM是一种可调节锁紧螺钉扭矩的新结构。
适用于干涉仪或激光加工装置等,不希望调整后出现光束变化时使用。
NOMI LOCKTM是西格玛光机株式会社的注册商标。


维可调镜架构造简单,刚性和稳定性好,被广泛用于干涉仪和激光谐振器内。
有高稳定型的MHG-HS,和量产型的MHG-MP的两个系列。
高稳定型的MHG-HS镜架的旋钮较大,除了两个调节点外,其支点也可以调节,可以调节反射镜在垂直方向的位置。
在干涉仪中使用NOMI LOCKTM时,其光轴变化可小于一个干涉条纹。(有个人差异)
采用侧面螺钉固定反射镜,容易调节紧固力的大小。
没有螺纹环等的制约,反射光束和透射光束都可获得更大的通光口径。


信息▶可在安装立柱(PST:另售)或安装顶端M6的立柱(RO:另售)。
▶量产型(MHG-MP)可用M4的内六角螺栓直接固定在平台或其他台面上。
▶量产型(MHG-MP)附带NOMI LOCK
TM的专用锁定扳手。
注意▶量产型(MHG-MP)的旋转中心在反射镜的外侧(镜架的支点处)。
▶在平面上固定高稳定型的MHG-HS时,请使用专门的立柱安装板(MHG-**BPRO)。
WEB参照/カタログコードW4002
▶使用了立柱安装板(MHG-**BPRO)后,光轴会增高10mm。
▶反射镜镜架的限位是在反射镜的背面,所以反射镜的厚度不同时,反射面的位置也是不同的。
主要材料铝合金
调整范围俯仰±3°
调整范围方位±3°
自重0.12kg
主要材料铝合金
调整轴数3
适用元器件外径φ25mm、φ25.4mm
适用元器件厚度3~5mm
表面处理黑色氧化
分辨率俯仰约0.39°/周
分辨率方位约0.39°/周





文件资下载    PDF    DXF    STP    IGES    SAT
